******流量:0.9~25立方/小时 扬 程:3~32米 功 率:0.025~7.5KW 材 质:不锈钢 使用温度:≤80℃

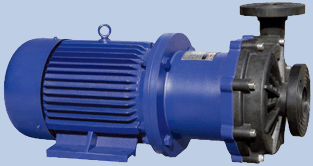

CQF型工程塑料磁力泵过流部分以增强聚丙烯为主要材料,泵的过流零部件均为注塑成型,能耐大多数的有机和无机酸、碱和盐类溶液,也适于在室外大气中暴露,对应力腐蚀破裂的抗蚀性良好。
无泄漏输送腐蚀性介质的理想泵型,全国 磁力泵联合设计的优化产品,可以直接取代IH型化工流程泵。
型 号 | 口径(mm) | 流量 (m3/h) |
扬程 (m) |
汽蚀余量 (NPSH)r(m) |
电机功率 (KW) |
转速 (r/min) |
电压 (V) |
|
---|---|---|---|---|---|---|---|---|
进口 | 出口 | |||||||
10CQF-3 | 10 | 8 | 0.9 | 3 | 7.8 | 0.025 | 2900 | 220 |
14CQF-5 | 14 | 10 | 1.2 | 5 | 7.0 | 0.12 | 220/380 | |
16CQF-8 | 16 | 10 | 1.8 | 8 | 6.0 | 0.18 | ||
20CQF-12 | 20 | 15 | 2.5 | 12 | 6.0 | 0.37 | ||
25CQF-15 | 25 | 20 | 5.4 | 15 | 5.0 | 1.1 | 380 | |
32CQF-15 | 32 | 25 | 6.5 | 15 | 6.0 | 1.1 | ||
32CQF-25 | 32 | 25 | 4.8 | 25 | 5.5 | 1.1 | ||
40CQF-20 | 40 | 32 | 10.8 | 20 | 3.5 | 2.2 | ||
50CQF-25 | 50 | 40 | 12.5 | 25 | 3.5 | 3.0 | ||
50CQF-32 | 50 | 40 | 12.5 | 32 | 3.5 | 3.0 | ||
65CQF-32 | 65 | 50 | 25 | 32 | 4.0 | 7.5 |

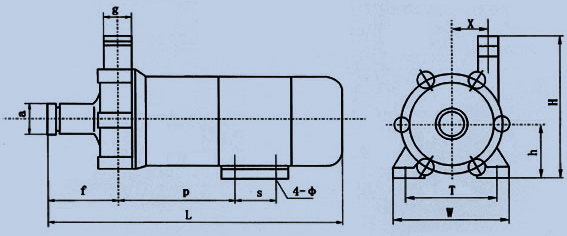

型号 | a | g | f | P | s | L | 4-Φ | W | T | h | H | X |
---|---|---|---|---|---|---|---|---|---|---|---|---|
10CQF-3 | 16 | 15 | 40 | 58 | 48 | 200 | 6 | 83 | 68 | 47 | 100 | 24 |
14CQF-5 | 25 | 16 | 45 | 117 | 71 | 300 | 7 | 110 | 90 | 56 | 128 | 37 |
16CQF-8 | 25 | 16 | 45 | 117 | 71 | 300 | 7 | 110 | 90 | 56 | 128 | 37 |
20CQF-12 | 26 | 18 | 60 | 120 | 80 | 340 | 9 | 127 | 100 | 73 | 160 | 51 |

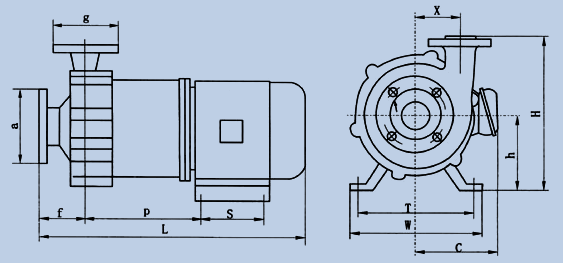

型号 | a | g | f | P | s | L | W | T | h | H | X | C |
---|---|---|---|---|---|---|---|---|---|---|---|---|
25CQF-15 | 100 | 90 | 72 | 175 | 100 | 460 | 160 | 125 | 90 | 205 | 60 | 140 |
32CQF-15 | 120 | 100 | 72 | 175 | 100 | 460 | 160 | 125 | 90 | 205 | 60 | 140 |
32CQF-25 | 120 | 100 | 70 | 190 | 100 | 460 | 160 | 125 | 90 | 220 | 80 | 140 |
40CQF-20 | 130 | 120 | 75 | 200 | 125 | 500 | 180 | 140 | 100 | 230 | 80 | 155 |
50CQF-32 | 140 | 130 | 100 | 240 | 140 | 620 | 235 | 190 | 112 | 260 | 100 | 190 |
